電路圖怎么看，你懂嗎？
作者：泵 來源：圖 發布時間：2022-01-20
雖然整機電路圖十分復雜，但學會看懂電路圖并不是高不可攀的事。具有一定的電子線路知識基礎，掌握一套正確的讀圖方法，經過不斷學習和實踐，一定可以學會識讀電路圖。實際上，看整機電路圖時，可以使用多種看圖的方法。最終都要完成讀圖的幾項基本任務，達到看圖的幾項基本要求。這里討論看電路圖的基本方法。
一、看板塊電路圖的方法步聚
通常，一臺整機是由若干個印制電路板組成，印制電路板可大可小。而每塊印制板上所含的電路經常畫在一張電路圖上。于是，一臺整機電路圖往往由若干幅板塊電路圖組成，看懂每一張板塊電路圖后，即可看懂整機電路圖，每張板塊電路圖包括一個或幾個電路系統，大型板塊電路圖的復雜程度幾乎和普通中小型屏幕電視機電路圖差不多。雖然電路比較復雜，各種板塊電路完成不同的功能，但它們有規律可循，可以按照一定的方法步聚來識讀。

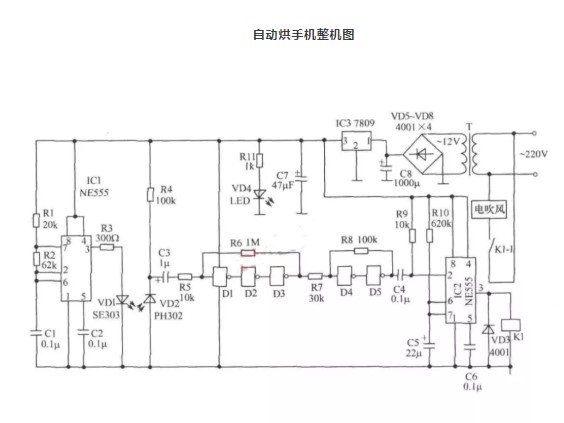

二、怎么看整機電路圖
1、根據由大到小，由粗到細的順序識讀各種電路圖
前面已談到，一般的電路圖主要有整機或系統方框圖、板塊或系統電路原理圖、印刷電路板圖和板塊連線圖等類型。這些電路圖各有各的用途和特點，但又有內在聯系。在識讀這些電路圖時，可以按照由大到小、由粗到細的順序來識讀。這個順序符合人們認識事物的一般規律，實踐證明是行之有效的辦法，可使初學者少走許多彎路。
所謂“大”和“粗”，是指整機或系統的大體結構，還有信號的主要處理過程；所謂“小”和“細”，是指具體的電路、元器件和連線等，具體到上述各種電路圖來講，基本順序應是整機方框圖―→系統方框圖―→板塊原理圖―→系統原理圖―→印制電路板圖―→整機連線圖，后是整機電路原理圖。先要學會看整機方框圖，要弄清楚整機是由哪幾部分（板塊或系統）組成，每一部分對信號進行怎樣的處理過程，各部分之間有什么聯系等。這些問題弄清楚了，對整機就有了大致的了解。在此基礎上，再去識讀各系統、各板塊的方框圖。要了解各系統、板塊主要由哪幾部分構成，每一部分的主要作用及對信號的處理過程，并要了解各部分之間的關系。這些問題搞清了，也就明白了在該系統中信號如何流動和如何處理的。在掌握了各部分的方框圖以后，再去識讀相應的原理圖。原理圖是由元器件的符號和連線構成的。在原理圖中，畫出各個部分由什么樣具體電路構成，每個元器件有什么作用，詳細的信號走向和被處理的過程，如何達到設計要求。各部分原理圖搞清楚了，整機的工作原理也就容易明白了。此后，再去識讀印制電路板圖。這種圖不是講工作原理，而是講怎樣把原理圖變成實用機。（http://www.diangon.com/版權所有）它主要考慮的是元器件如何安排更好，連線如何走向更合理，使走線既不交叉，而且元器件之間又沒有互相干擾。裝配時照圖施工，維修時照圖找出可疑的元器件，加以測試和判斷，找出故障原因。整機連線圖主要用于機器的裝配和維修，是在原理圖和印制電路板圖的基礎上繪制成的。通過識讀整機連線圖，可以弄清楚印制電路板之間，或者印制電路板與顯示、按鍵、輸入和輸出插孔等之間的連線關系。因而整機連線圖也只能在懂得了原理圖和印制電路板圖之后才能看懂。
2、根據基本電路程式可以識讀電路方框圖（系統、板塊或整機)
前面談到整機電路圖有幾種類型，其中組成方框圖是其它類型電路圖的基礎，也是識讀電路圖的基礎。方框圖又有整機簡化方框圖、整機詳細方框圖、板塊組成方框圖及系統方框圖等類型。有時，讀者手邊資料不全，可能沒有上述各種方框圖，或者方框圖類型不全，為了正確、深入地讀圖，讀者應當畫出參考性組成方框圖。
根據基本電路程式，可畫出電路方框圖。根據整機電路原理圖的電路程式可畫出整機組成方框圖，根據板塊電路圖的電路程式可畫出板塊系統組成方框圖，根據系統電路圖的電路程式可畫出系統方框圖。電路組成方框圖不反映電路的具體結構，主要是反映電路的功能，反映信號的變換過程，反映各級電路或各系統電路之間的聯系，反映各種信號的來龍去脈。實際上，看電路圖的重要任務之一，就是研究分析傳輸信號的內容、種類、波形及它們的變換規律。繪制方框圖的過程是認識電路的實踐過程，是分析研究電路的一個實踐階段，可為深入識讀實用電路圖奠定思想和物質基礎。所畫方框圖可反映讀者識讀結果和水平。
不管是整機板塊或系統電路，都是以集成電路為核心，一塊芯片可以完成一個或幾個電路系統的功能，但它經常需要外配一些分立件電路，分立件電路圖是以晶體三極管或者晶體二極管為核心。繪制方框圖時，都是以集成電路為中心，將幾個集成電路塊通過信號連接線聯系起來，就可構成系統、板塊或整機方框圖。有時還以方框形式畫出三極管、二極管電路，偶爾還以方框形式畫出rlc等網絡電路。因?yàn)榉娇驁D可簡可繁，欲突出內容可以不相同，所以方框圖畫法也不是唯一的。
根據整機信號變換原理來剖析實用電路原理圖（系統、板塊及整機)
在識讀方框圖基礎上，還必須進一步識讀具體的實用電路原理圖。欲真正理解電路原理圖，必須結合整機的基本原理來進行識讀，也就是說，要分析通過什么具體電路來完成信號處理過程，為什么使用該電路完成此功能，而不是使用其它別的電路。
根據電路功能的粗細、大小，可將實用電路圖分為單元電路圖、系統電路圖、板塊電路圖及整機電路圖等。由于集成化水平日益提高，大量的單元電路已進入集成芯片內，因而目前剖析實用電路圖主要是剖析系統電路圖和板塊電路圖。實際上，識讀系統電路和板塊電路主要是識讀集成電路，即識讀集成塊的類型功能、信號處理過程以及引出腳的功能，還要識讀各集電電路之間的聯系、集成電路與外圍電路或元件的聯系等。
為了順利地識讀視盤機電路圖，讀者應當具有一定的基本知識，具備模擬電子電路、數字電子電路、微機基本知識、光學和電工學等主面的基礎知識等，掌握整機機的基本工作原理和電路程式、信號處理方法和變換規律；還應當具有較豐富的實踐經驗，熟悉常見、典型元器件的名稱、型號、規格、數據，尤其是了解常用集成電路的基本情況。沒有這些基本條件，識讀整機電路圖將會遇到較大的困難.
