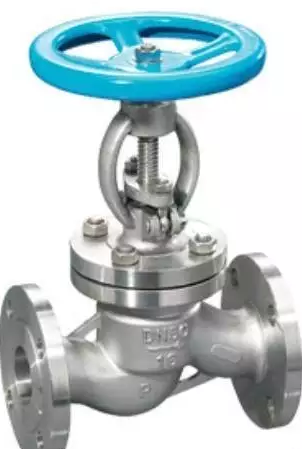

法蘭截止閥結構合理，性能優良，造型美觀，適用的壓力范圍廣，主要用來接通或截?cái)喙苈分械慕橘|(zhì)，具有耐磨、耐高溫，抗擦傷性能好、使用壽命長等優點。

法蘭截止閥結構特點

1、法蘭截止閥選材考究，符合國內、外相關標準，結構合理，造型美觀。

2、法蘭截止閥閥瓣、閥座密封面采用鐵基合金堆焊或司太立（Stellite）鈷基。

3、硬質合金堆焊而成，耐磨、耐高溫、耐腐蝕、抗擦傷性能好，使用壽命長。

4、法蘭截止閥閥桿經調質及表面氮化處理，有良好的抗腐蝕性和抗擦傷性。

5、法蘭截止閥可采用各種配管法蘭標準及法蘭密封面型式，滿足各種工程需要及用戶要求。

6、法蘭截止閥閥體材料品種齊全，填料、墊片可根據實際工況或用戶要求合理選配，能適用于各種壓力、溫度及介質工況。

7、法蘭截止閥倒密封采用螺紋連接密封座或本體堆焊奧氏體不銹鋼而成，密封可靠，更換填料可在不停機情況下進行，方便快捷，不影響系統運行。

8、維修方便，閘閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。

9、在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會引起閥門密封面的侵蝕。

10、適用范圍廣，通徑從小到幾毫米，大到幾米，從高真空至高壓力都可應用。

   法蘭截止閥的啟閉件是塞形的閥瓣，密封面呈平面或錐面，閥瓣沿流體的中心線作直線運動，法蘭截止閥閥體的結構形式有直通式、直流式和直角式。

 法蘭截止閥的工作原理：

         法蘭截止閥屬于強制密封式閥門，所以在閥門關閉時，必須向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥六時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。

法蘭截止閥的結構特點：

    1、法蘭截止閥結構緊湊，造型美觀，性能優良。閥瓣與閥桿采用活絡連接結構，啟閉靈活，閥桿設計了倒密封副，提高閥門的使用壽命和密封性能。

    2、法蘭截止閥密封副材料配對合理，閥瓣在運行時與閥座的摩擦力很小，使用壽命長。

    3、法蘭截止閥閥桿表面經氮化處理，具有良好的抗腐蝕性、抗摩擦性。填料采用四氟材料，密封可靠，操作靈活，啟閉力矩小。

    4、法蘭截止閥可選用各種配管法蘭標準及法蘭密封面型式，還可選用手動、蝸輪傳動、電動、氣動、液動等各種驅動方式，滿足用戶不同需求。

 法蘭截止閥的用途：

法蘭截止閥適用于公稱壓力PN1.6～16.0Mpa，工作溫度-29～550℃的石油、化工、制藥、化肥、電力行業等各種工況的管道上，切斷或接通介質。適用介質為：水、油品、蒸汽、酸性介質等。操作方式有：手動、齒輪傳動、電動、氣動.

應用范圍

高壓國標鑄鋼閘閥適用于公稱壓力4.0兆帕～10.0兆帕兆帕的換算方式（1兆帕=10公斤），工作溫度負二十九到六百攝氏度的石油、化工、制藥、化肥、電力行業等各種工況的管路上，切斷或接通管路介質，不能作調節和節流。適用介質為︰水、油品、蒸氣、酸性介質等。

標準

國標法蘭英文（National standardflange）是指按中華人民共和國國家標準《GB/T 9112~9124-2010鋼制管法蘭》的規定生產的法蘭片。

國標法蘭標準由中華人民共和國國家質量監督檢驗檢疫總局和中國國家標準化管理委員會于2011-01-10聯合發布，從2011-10-01起實施的推薦性標準。

GB/T 9112~9124-2010一共包括了以下13項標準：

代替了國標GB/T9112-2000;GB/T10745-1989標準

GB/T 9112-2010 鋼制管法蘭類型與參數

GB/T 9113-2010 整體鋼制管法蘭

GB/T 9114-2010 帶頸螺紋鋼制管法蘭

GB/T 9115-2010 對焊鋼制管法蘭

GB/T 9116-2010 帶頸平焊鋼制管法蘭

GB/T 9117-2010 帶頸承插焊鋼制管法蘭

GB/T 9118-2010 對焊環帶頸松套鋼制管法蘭

GB/T 9119-2010 板式平焊鋼制管法蘭

GB/T 9120-2010 對焊環板式松套鋼制管法蘭

GB/T 9121-2010 平焊環板式松套鋼制管法蘭

GB/T 9122-2010 翻邊環板式松套鋼制管法蘭

GB/T 9123-2010 鋼制管法蘭蓋

GB/T 9124-2010 鋼制管法蘭

技術條件

本標準規定的壓力標記分為PN標記和Class標記。

PN標記有12個壓力等級

分別為：PN2.5;PN6;PN10;PN16;PN25;PN40;PN63;PN100;PN160;PN250;PN320;PN400

Class標記有6個壓力等級

分別為：Class 150;Class 300;Class 600;Class 900;Class 1500;Class 2500

國標法蘭的另一層意思為：按照國家標準要求的尺寸、公差范圍等生產的法蘭盤，區別于不按標準尺寸生產的法蘭片也稱二標法蘭(有人叫非標法蘭是不正確的)，通常一些無良商家會減少法蘭盤厚度、外徑兩項尺寸來達到節省材料的目的，還有用廢舊鋼材或邊角料鋼材加工法蘭，通常這種鋼材是化學成分和力學性能不達標的廢料，更有甚者用黑鋼廠私煉鋼生產法蘭，這種私煉鋼使用的煉鋼技術陳舊無法保證力學性能和焊接性能，使用時有可能無法和鋼管焊接，或者鋼材本身有裂縫、氣孔等焊接上去后也會漏水。所以購買法蘭盤時盡量選用國標法蘭。如果資金有限選擇二標法蘭的情況下一定要仔細觀察并測量法蘭尺寸以免上當。

技術參數

試驗壓力（MPa）

公稱壓力(MPa)

壓力級(Class)

JIS(MPa)：1.6、2.5、4.0、6.4、10.0、150、300、400、600、900、10K、20K

強度試驗：2.4、3.8、6.0、9.6、15.0、3.1、7.8、10.2、15.3、23.1、3.1、7.8

密封試驗：1.8、2.8、4.0、7.0、11.0、2.1、5.6、7.5、11.2、16.8、2.1、5.6、

氣密試驗：0.5～0.7

工作溫度：PTFE≤150℃　PPL≤300℃碳纖≤350℃

適用介質：C：水、油、蒸汽P：硝酸類（溫度≤200℃） R：醋酸類（溫度≤200℃）

設計參數：

設計、制造：GB/T12237-89

法蘭連接：JB/T79-94、GB9113-2000

結構長度：GB12221-89

公稱通徑：DN15~DN150mm

公稱壓力：PN1.6、2.5、4.0MP。
